偏波測定器
当社では長年にわたって偏波面保持光ファイバ(PMF)とデバイスのカップリング評価に欠かせない偏波消光比モニタをご提供してまいりました。それに加え、偏波消光比を測定する際に欠かせない高い偏波消光比特性を持つ光源も取り揃えております。これにより、あらゆるシーンで安定 した消光比測定が可能となります。

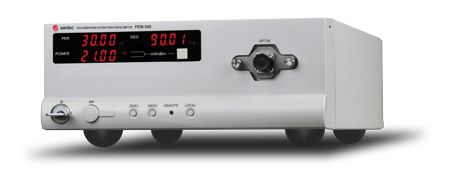

50 dB対応 偏光消光比モニタ
PEM-340
偏光消光比、偏光角度、光強度を同時測定- 最大50 dBまでの消光比をリアルタイムに測定可能
- 広い光入力範囲(- 40 to + 20 dBm / 1260 to 1630 nm)
- 光コネクタは交換可能(FC /SC /LC)
PEM-340は、偏波保持光ファイバ（PMF）の性能評価や光学素子の正確な偏光軸アライメントに最適です。さらに、応答時間が1 kHzのアナログモニタ機能を利用すれば、レーザダイオードと光ファイバの高速自動アライメントへの応用も可能です。
- 広帯域 1260 to 1630 nm
- 偏光消光比、光パワー、偏光角度の同時表示可能
- 50 dBダイナミックレンジの偏光消光比測定
- 広い光入力範囲
（- 40 to + 10 dBm /通常仕様）、（- 25 to + 20 dBm /ハイパワー仕様） - アナログ出力（PD値）
- リアルタイム（最大10 Hz）測定
- 交換可能なコネクタ：FC、SC、またはLC
- 光学デバイスの偏光軸のアライメント
- コネクタ付きPMFパッチコードの評価
- PMFピグテールレーザーダイオードの評価
- PMファイバー融着
| Category |
Unit
|
Normal Power
|
High Power
|
|||
| Wavelength Range |
nm
|
1260 to 1630
|
||||
| PER Dynamic Range |
dB
|
50
|
40
|
|||
| PER Range |
dB
|
0 to 50
|
- 5 to + 10 dBm
|
–
|
–
|
|
|
0 to 40
|
- 15 to + 10 dBm
|
0 to 40
|
- 5 to + 20 dBm
|
|||
|
0 to 30
|
- 25 to + 10 dBm
|
0 to 30
|
- 15 to + 20 dBm
|
|||
|
0 to 20
|
- 35 to + 10 dBm
|
0 to 20
|
- 25 to + 20 dBm
|
|||
| PER Resolution |
dB
|
0.01
|
||||
| PER Accuracy *1 |
PER < 30 dB |
dB
|
<± 0.3
|
|||
| PER ≧ 30 dB |
<± 1.0
|
<± 1.0
|
||||
| Input Power Range |
dBm
|
- 40 to + 10
|
- 25 to + 20
|
|||
| Power Resolution |
dB
|
0.01
|
||||
| Power Accuracy *2 |
dB
|
<± 0.3
|
||||
| Polarization Angle Resolution *3 |
deg
|
0.12
|
||||
| Polarization Angle Accuracy |
deg
|
<± 0.45
|
||||
| Measurement Speed |
sec
|
0.1 / 0.2 / 0.4
|
||||
| Interface |
–
|
GP-IB, RS-232C
|
||||
| Operating Temperature |
℃
|
0 to 40
|
||||
| Size (w) x (D) x (H) |
mm
|
210 x 300 x 80
|
||||
| Weight |
kg
|
3
|
||||
| Supply Voltage |
V
|
AC 100 to 240
|
||||
| Maximum Power Consumption |
W
|
35
|
||||
*1: Temperature: 20 to 30 ℃, Measurement Speed: 2.5 Hz
*2: Calibrated Wavelength : 1310 nm / 1550 nm
*3: Measurement Speed: 2.5 Hz
*4: SPC: Super Physical Contact, APC: Angled PC

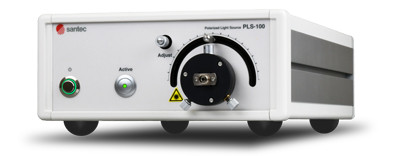

偏光軸を調整可能な高消光比光源
PLS-100
偏光消光比測定時の光源として最適- 0から180度の間で偏光軸の角度を可変可能
- 45 dB（代表値）の高消光比
- 高い光出力、安定性
PLS-100は、偏光軸を任意に調整可能な高消光比光源です。出力光は高い消光比性能(typ. 45 dB)を持ち、偏光消光比モニタ(PEM-340)と組み合わせることで偏波面保持光ファイバ（PMF）デバイスのPER測定に最適なシステムの構築が可能です。研究開発から生産現場まで幅広いシーンで活用いただけます。
- 45 dB (代表値)の高い消光比性能
- 波長範囲 1310 ± 20 nm または 1550 ± 20 nm
- 高い光出力、安定性能
- 光学デバイスの偏光軸のアライメント
- コネクタ付きPMFパッチコードの評価
|
Parameter
|
Unit
|
Specification
|
Notes
|
| Wavelength Range |
nm
|
1310 ± 20 or 1550 ± 20
|
|
| Polarization Extinction Ratio (PER) |
dB
|
40
|
45 dB typically
|
| PER Stability @1 hour *1 |
dB
|
± 0.5
|
± 0.1 typically
|
| Output Power |
dBm
|
0
|
+ 3 dBm typically
|
| Power Stability @1 hour *1 |
dB
|
<± 0.1
|
± 0.05 typically
|
| Power Variation by changing angle |
dB
|
± 0.2
|
|
| Linewidth (FWHM) *2 |
nm
|
> 20
|
|
| Optical Connector |
–
|
FC or SC
|
|
| Connector Polish |
–
|
SPC
|
|
| Polarized Axis Adjustment |
deg
|
2
|
Fine adjustment
|
|
deg
|
180
|
Coarse adjustment
|
|
| Operating Temperature |
℃
|
15 to 35
|
|
| Size (W) x (D) x (H) |
mm
|
210 x 350 x 135
|
except for the protruding portion
|
| Weight |
kg
|
3.5
|
|
| Supply Voltage |
V
|
AC 100 to 240 ± 10 %
|
|
| Frequency |
Hz
|
50 / 60
|
*All measurements are taken after 60 min warm up and at stable room temperature.
*1: For period of 1 hour. Within ± 0.5 ºC.
*2: Measured at Full width half maximum
