Evolution of the Tunable Laser

超広帯域のフルバンドモデル

Full-band TSL

最大420 nmの広帯域をカバー

  • 1260 to 1680 nm(O-band to U-band)の超広帯域波長範囲
  • 簡便なオペレーションソフトウェア付属
    使い易いグラフィカルユーザインターフェース(GUI)により自動制御可能
Full-band TSL

概要

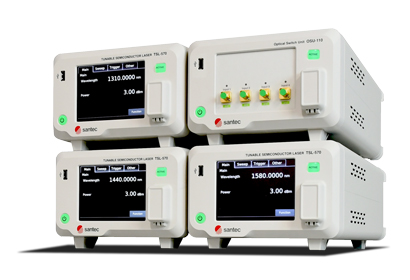

Full-band TSLは、光スイッチモジュール(OSU-100)、最大4台までの波長可変光源(TSL-710/TSL-550)、そして制御ソフトウェアで構成されています。
高い波長精度で高速波長掃引が可能。コストパフォーマンスに優れており、研究開発用途及び生産ラインどちらでもご利用いただけます。



特性

  • 超広帯域波長範囲 1260 to 1680 nm
  • 全域モードホップフリー
  • 100 nm/s波長掃引
  • 優れたグラフィカルユーザインターフェース(GUI)により自動制御可能

- 構成例 -

基本構成
GUI




アプリケーション

  • 光部品、モジュール評価
    - CWDM フィルタ、AWG
    - 5G用光部品
  • フォトニック材料の基礎評価
  • 分光計測

    光学特性評価システムの詳細は、Swept Test Systemを参照ください




仕様

Category
Parameter
Unit
Performance
Tunable laser
All specifications
Please refer to the TSL-550 or TSL-710 catalog for full specifications.
Optical Switch
OSU-100
Wavelength tuning range
nm
1260 to 1680
Maximum tuning range
nm
420
Insertion loss *1
dB
< 2.5 (typ. 1.0) @SMF or < 3 (typ. 1.5) @PMF
Insertion loss stability *2 (typ.)
dB
± 0.01
Repeatability (typ.)
dB
± 0.01
Crosstalk (typ.)
dB
- 55
Maximum input power (optical)
mW
300
Return loss (typ.)
dB
> 50
Lifetime (typ.)
cycle
> 100,000,000
Switching time (typ.)
ms
5
Optical fiber
SMF or PMF *3
Optical output connector
FC/APC or SC/APC
Communication
USB (USB 2.0 High Speed)
Operating Temperature
degC
15 to 35
Humidity
%
< 80 (non-condensing)
Power supply
AC 100 to 240 V± 10 %, 50 / 60 Hz
Dimensions (W x D x H)
mm
210 x 350 x 88
Weight
kg
3.1
*All specifications are quoted after 1 hour warm-up period.
*1: From 1260 to 1630 nm
*2: For period of 1 hour. Within ± 0.5°C.
*3: In case of PMF, Polarization extinction ratio 17 dB (typical), Polarization axis in alignment with connector key
