Outstanding Performance

光パワーモニタ

IPD/MTP/UTPシリーズは、ファイバから微小な光量を分岐させてフォトディテクタで検出するタップ機能を持つ光パワーモニタです。
PDA/MPDシリーズは、ファイバから入った光をフォトディテクタで検出する光パワーモニタです。片方向出しファイバのコンパクトなパッケージ設計が特徴でラインカード、サブモジュールへの高密度実装に最適です。

光パワーモニタ 製品ラインアップ

Model No. Features
UTP-1 超小型タップ機能付きフォトディテクタ
MTP-1/8/10/12 小型タップ機能付フォトディテクタ
IPD-1/4/8/10 タップ付フォトディテクタ
IPD-UD ユニディレクショナルタップ付フォトディテクタ
PM-IPD PMFを使ったタップ付フォトディテクタ
PDA-1/4/8/10 ファイバピグテイル付フォトディテクタ
MPD-1 小型ファイバピグテイル付きフォトディテクタ
IPM-8 デジタル信号出力のマルチチャンネル光モニタ

超小型タップ機能付きフォトディテクタ

UTP-1

IPM-8

サンテックのUTPは超小型サイズの高いダイレクティビティを持つユニディレクショナル光モニタ部品です。体積比で従来モデルのMTP1から78%の低減を実現し、CFPxに代表されるSFP (Small Form-factor Pluggable)標準規格に適合する製品サイズを実現しております。

【特性】
  • 超小型サイズ
    (従来モデルのMTP1と比べ体積比 約1/5)
  • 最小曲げ半径 5 mm ファイバ対応
  • 優れた光特性
  • 高ダイレクティビティ
  • Telcordia GR-468信頼性準拠
  • RoHS 対応

小型タップ機能付フォトディテクタ

MTP-1/8/10/12

MTP-1/8/10/12MTP-1/8/10/12



MTPシリーズは、ファイバから微小な光量を分岐させてフォトディテクタで検出する「タップ機能」を持つ当社のIPDシリーズを、さらに集積化を進め小型化した、光パワーモニタです。極めてコンパクトなパッケージ設計が特長で、分岐カプラを設ける必要がありません。
CバンドからLバンドまでの広い波長範囲で低損失、高感度な優れた特性を持ちます。

【特性】
  • コンパクトサイズ(MTP-8はIPD-8と比べ体積比 1/4)
  • バラエティに富むタップ率
  • Telcordia GR-468信頼性準拠
  • RoHS 対応

【アプリケーション】
  • 波長多重通信におけるパワーおよびチャンネルモニタリング
  • アンプのパワーモニタ
  • 測定系の信号光のパワーモニタ

タップ付フォトディテクタ

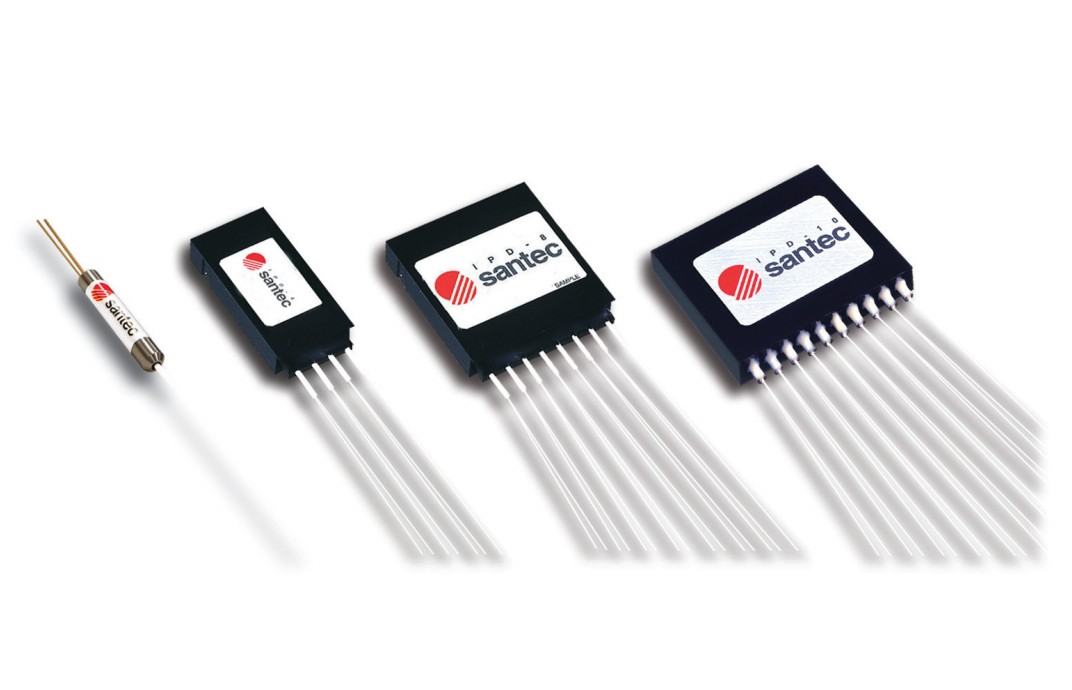

IPD-1/4/8/10

IPD-1/4/8/10IPD-1/4/8/10


IPDシリーズは、ファイバから微小な光量を分岐させてフォトディテクタで検出するタップ機能を持つ光パワーモニタです。コンパクトなパッケージ設計が特長で、分岐カプラを設ける必要がありません。 CバンドからLバンドまでの広い波長範囲で低損失、高感度な優れた特性を持ちます。IPDシリーズでは、さまざまなご用途に応じた仕様タイプが揃っております。

【特性】
  • 優れた光特性
  • コンパクト
  • カスタムサブシステムに対応
  • Telcordia GR-468信頼性準拠
  • RoHS対応

【オプション】
  • IPD-UW
    波長 1260 nm ~ 1610 nmの全波長範囲で低損失、高感度な広波長範囲対応モデル。
  • IPD-UD
    受光感度に方向性があり、入力ポート側から入る光信号のパワーだけをモニタし、出力ポート側から入る反射光などはモニタされません。
  • IPD-F
    フィルタを内蔵し、特定の波長範囲の光だけをモニタします。
  • PM-IPD
    偏光保持ファイバを使用し、偏光消光比に優れた光パワーモニタです。



ユニディレクショナルタップ付フォトディテクタ

IPD-UD

IPD-UDIPD-UD


IPD-UDシリーズは、ファイバから微小な光量を分岐させてフォトディテクタで検出するタップ機能を持つ光パワーモニタです。Inputポートからの光信号のみを受光しOutputポートからの光信号は受光しません。コンパクトなパッケージ設計が特長で、分岐カプラを設ける必要がありません。
CバンドからLバンドまでの広い波長範囲で低損失、高いダイレクティビティを持ちます。

【特性】
  • 高いデイレクティビティ
  • コンパクト
  • マルチチャンネル対応 (1, 4, 8, 10 ch)
  • カスタムサブシステムに対応
  • Telcordia GR-468信頼性準拠
  • RoHS対応

PMFを使ったタップ付フォトディテクタ

PM-IPD

PM-IPDPM-IPD



本製品は、PMF(Polarization Maintaining Fiber:偏波保存ファイバ)から微小な光量を分岐させてフォトディテクタで検出するタップ機能を持つ偏光消光比特性に優れた光パワーモニタです。
コンパクトなパッケージ設計が特長で、分岐カプラを設ける必要がありません。
CバンドからLバンドまでの広い波長範囲で低損失、高感度な優れた特性を持ちます。

【特性】
  • 低損失、低波長依存性、低温度依存性
  • 高い消光比
  • コンパクトパッケージ
  • RoHS対応

ファイバピグテイル付フォトディテクタ

PDA-1/4/8/10

PDA-1/4/8/10PDA-2.jpeg



PDAシリーズは、ファイバから入った光をフォトディテクタで検出する光パワーモニタです。コンパクトなパッケージ設計が特長で、PCB等への実装性に優れています。CバンドからLバンドまでの広い波長範囲で、高感度な優れた特性を持ちます。PDAシリーズでは様々な仕様タイプが揃っております。

【特性】
  • バラエティに富む集積チャンネル数
  • Telcordia GR-468信頼性準拠
  • RoHS対応

【アプリケーション】
  • 波長多重通信におけるパワーモニタリング

小型ファイバピグテイル付きフォトディテクタ

MPD-1




MPDは、ファイバから入った光をフォトディテクタで検出する小型の光パワーモニタです。非常にコンパクトなパッケージ設計が特長で、PCB等への実装性に優れています。CバンドからLバンドまでの広い波長範囲で、高感度な優れた特性を持ちます。

【特性】
  • 超小型パッケージ (Φ3.0 x 11 mm)
  • バラエティに富む集積チャンネル数
  • Telcordia GR-468信頼性準拠
  • RoHS対応

【アプリケーション】
  • 波長多重通信におけるパワーモニタリング

その他のフォトディテクタ

IPM-8

IPM-8

IPM-8


デジタル信号出力のマルチチャンネル光モニタ

IPD-8はマルチチャンネル用タップ付フォトディテクタでDWDM応用に適した広いダイナミック応答Logアンプ回路を内蔵しています。 光モニタ信号は校正テーブルに基づいて絶対光パワーとしてデジタル信号インターフェースより出力されます。

【特性】
  • 小型パッケージ
  • 優れた光パワー確度
  • 受光パワー範囲の広い設計
  • Telcordia GR-468信頼性準拠
  • RoHS 対応
  • I2C、RS232Cインターフェス
