Evolution of the Tunable Laser
波長可変光源 (波長可変レーザー)
当社は1989年に世界で初めて、半導体を用いたシングル縦モード発振する外部共振器型波長可変光源(TSLシリーズ)を製品化しました。
TSLシリーズは長年培った経験と知識を活かし、高速可変・広帯域可変幅・狭線幅・低ノイズが特徴のレーザー光源です。
製品ラインナップ
性能・品質を向上させた第7世代スタンダードモデル
TSL-570NEW!
- 高速掃引：200 nm/sスイープ
-
高波長精度：±2pm、高波長分解能：0.1 pm
- 高い信号対雑音比： 90 dB/0.1nm
波長可変光源のレーザ共振器および制御回路を刷新することで、従来機より高速化、高性能化、高品質化を実現しました。これにより、光通信分野やフォトニクスサイエンスで利用されている光学部品の特性評価だけでなく、フォトニック集積回路テスト、量子フォトニクス、分光法、センサー用など様々なアプリケーションで理想的なツールとなっています。
- 最大光出力: + 13 dBm
- 高い信号対雑音比: 90 dB / 0.1 nm
- 高波長精度:
- Type A: 標準モデル ± 20 pm
- Type C: 高精度モデル ± 5 pm

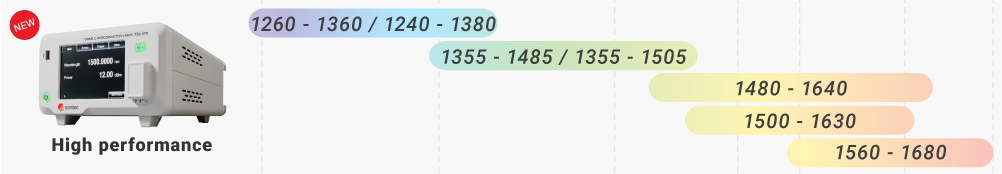

- 1250 - 1640 nmの広帯域波長範囲対応
- O-Band 1250 to 1360 nm
- CL-Band 1500 to 1630 nm
- Ext O-Band 1250 to 1390 nm
- SCL-Band 1480 to 1640 nm
- 特性データ例 -
- 光部品、モジュール評価
- 波長選択スイッチ (WSS)、AWG、波長ブロッカー
- DWDM 部品 - フォトニックデバイス/マイクロキャビティ共振器評価
- 光学分光
光学特性評価システムの詳細は、Swept Test System参照ください
お客様の導入事例は、事例紹介を参照ください
- 製品カタログ -
高速・高性能な第７世代フラッグシップモデル
TSL-770
従来機比2倍の高速性、狭スペクトル線幅- 高速掃引：200 nm/sスイープ
- スペクトル線幅：60 kHz
- 周波数ゆらぎ：従来機種比 1/10 以下
本製品は最大160 nmの広帯域波長可変が可能で、測定のスループット、精度を向上させることができます。これにより生産、R&D、基礎研究など様々なアプリケーションで理想的なツールとなっております。 また、光学系の振動対策、制御系のノイズ低減により外部共振器型波長可変光源の特長である狭スペクトル線幅と高い周波数安定度の両立を実現しており、シリコンフォトニクス等、非常に高い波長精度を求められる最先端の研究分野でもご利用いただけます。
- 広帯域波長可変範囲 1480 to 1640 nm
他の波長帯が必要な場合は、1260 to 1680 nmから波長範囲を選択いただけるTSL-550を参照ください。 - 最速200 nm/sで全域モードホップフリー掃引可能
- 最大パワー + 13 dBm
- 信号対雑音比 90 dB / 0.1 nm
- 高波長確度 0.3 pm (typ.)
- 挟スペクトラム線幅 < 60 kHz
- 特性データ例 -
High power and high signal-to-noise ratio
High wavelegth accuracy
Narrow Linewidth
- 光部品、モジュール評価
- 波長選択スイッチ (WSS)、AWG、波長ブロッカー
- DWDM 部品 - フォトニックデバイス/マイクロキャビティ共振器評価
- 光学分光
- 量子ドット
光学特性評価システムの詳細は、Swept Test System参照ください
お客様の導入事例は、事例紹介を参照ください
波長精度の高いハイエンドモデル
TSL-710
狭スペクトル線幅、高波長精度・分解能を実現- 高波長精度(± 2pm)および高波長分解能(0.1 pm)
- スペクトル線幅：100 kHz
- 信号対雑音比：90 dB/0.1 nm
TSL-710は90 dB/0.1 nm以上の非常に高い信号対雑音比と+10 dBm以上の高出力の両方を満足した革新的な外部共振器を採用しています。また、高精度な波長モニタを内蔵することにより、± 2 pmの高波長精度、0.1 pmの高波長分解能の優れた波長特性を実現しています。
当社製マルチポートパワーメータ MPMシリーズ、偏波コントローラ PCU-100、専用ソフトウェアを組み合わせることで、光学特性評価(IL, WDL, PDL)が可能です。光学特性評価システムの詳細は、Swept Test Systemを参照ください。
- 広帯域波長可変範囲 1480 to 1640 nm
他の波長帯が必要な場合は、1260 to 1680 nmから波長範囲を選択いただけるTSL-550を参照ください。 - 高波長精度: ± 2 pm
- 最大光出力: + 13 dBm
- 高い信号対雑音比: 90 dB / 0.1 nm
- 挟線幅: 100 kHz
- 特性データ例 -
- 光部品、モジュール評価
- 波長選択スイッチ (WSS)、AWG、波長ブロッカー
- DWDM 部品 - フォトニックデバイス/マイクロキャビティ共振器評価
- 光学分光
光学特性評価システムの詳細は、Swept Test System参照ください
お客様の導入事例は、事例紹介を参照ください
応用範囲の広いベーシックモデル
TSL-550
高い光出力と信号対雑音比を両立、豊富な波長バリエーション- 1260 to 1680 nmの波長範囲をカバー
- 最大光出力：13 dBm以上
- 高い信号対雑音比： 90 dB / 0.1 nm
TSL-550は90 dB/0.1 nm以上の非常に高い信号対雑音比と+10ｄBm以上の高出力の両方を満足した革新的な外部共振器を採用しています。ファインチューニング制御やコヒーレンス制御などの機能を備えており、精密な特性評価に不可欠なツールとなっております。
マルチポートパワーメータ MPMシリーズ、偏波コントローラ PCU-100、専用ソフトウェアを組み合わせることで、光学特性評価(IL, WDL, PDL)が可能です。光学特性評価システムの詳細は、Swept Test Systemを参照ください。
- 最大光出力: + 13 dBm
- 高い信号対雑音比: 90 dB / 0.1 nm
- 高波長精度:
- Type A: 標準モデル ± 20 pm
- Type C: 高精度モデル ± 5 pm
- 1260 - 1680 nmの広帯域波長範囲対応
- O-Band 1260 to 1360 nm
- ES-Band 1355 to 1485 nm
- SCL-Band 1480 to 1630 nm
- CL-Band 1500 to 1630 nm
- U-Band 1560 to 1680 nm
- 光部品、モジュール評価
- 波長選択スイッチ (WSS)、AWG、波長ブロッカー
- DWDM 部品 - フォトニックデバイス/マイクロキャビティ共振器評価
- 光学分光
光学特性評価システムの詳細は、Swept Test System参照ください
お客様の導入事例は、事例紹介を参照ください
超広帯域のフルバンドモデル
Full-band TSL
最大420 nmの広帯域をカバー- 1260 to 1680 nm(O-band to U-band)の超広帯域波長範囲
- 簡便なオペレーションソフトウェア付属
使い易いグラフィカルユーザインターフェース(GUI)により自動制御可能
Full-band TSLは、光スイッチモジュール(OSU-100)、最大4台までの波長可変光源(TSL-710/TSL-550)、そして制御ソフトウェアで構成されています。
高い波長精度で高速波長掃引が可能。コストパフォーマンスに優れており、研究開発用途及び生産ラインどちらでもご利用いただけます。
- 超広帯域波長範囲 1260 to 1680 nm
- 全域モードホップフリー
- 100 nm/s波長掃引
- 優れたグラフィカルユーザインターフェース(GUI)により自動制御可能
- 構成例 -
- 光部品、モジュール評価
- CWDM フィルタ、AWG
- 5G用光部品 - フォトニック材料の基礎評価
- 分光計測
光学特性評価システムの詳細は、Swept Test Systemを参照ください
|
Category
|
Parameter
|
Unit
|
Performance
|
|
|
Tunable laser
|
All specifications |
–
|
Please refer to the TSL-550 or TSL-710 catalog for full specifications. | |
|
Optical Switch
OSU-100 |
Wavelength tuning range |
nm
|
1260 to 1680 | |
| Maximum tuning range |
nm
|
420 | ||
| Insertion loss *1 |
dB
|
< 2.5 (typ. 1.0) @SMF or < 3 (typ. 1.5) @PMF | ||
| Insertion loss stability *2 (typ.) |
dB
|
± 0.01 | ||
| Repeatability (typ.) |
dB
|
± 0.01 | ||
| Crosstalk (typ.) |
dB
|
- 55 | ||
| Maximum input power (optical) |
mW
|
300 | ||
| Return loss (typ.) |
dB
|
> 50 | ||
| Lifetime (typ.) |
cycle
|
> 100,000,000 | ||
| Switching time (typ.) |
ms
|
5 | ||
| Optical fiber |
–
|
SMF or PMF *3 | ||
| Optical output connector |
–
|
FC/APC or SC/APC | ||
| Communication |
–
|
USB (USB 2.0 High Speed) | ||
| Operating | Temperature |
degC
|
15 to 35 | |
| Humidity |
%
|
< 80 (non-condensing) | ||
| Power supply |
–
|
AC 100 to 240 V± 10 %, 50 / 60 Hz | ||
| Dimensions (W x D x H) |
mm
|
210 x 350 x 88 | ||
| Weight |
kg
|
3.1 | ||
*1: From 1260 to 1630 nm
*2: For period of 1 hour. Within ± 0.5°C.
*3: In case of PMF, Polarization extinction ratio 17 dB (typical), Polarization axis in alignment with connector key
コンパクトで高信頼のエコノミーモデル
WSL-110
高い光出力と波長精度を両立したステップ可変モデル- 最大2台のレーザを搭載可能（C-band or L-band）
- 任意波長に設定可能
- 局発光や光伝送実験に最適
WSL-110はDWDMシステム評価、コヒーレント伝送実験などの幅広い用途でご利用いただけます。WSL-110の特徴は任意波長に設定可能なGridless tuningです。
- 高分解能でC-bandもしくはL-bandの波長可変可能
- 任意波長に設定可能
- 分解能1MHzでFine tuning可能
- 狭線幅 < 100 kHz
- 高光出力パワー (>+ 15 dBm)、パワー可変可能
- 内蔵波長ロッカーによる優れた波長確度および安定性
- 1ポート および 2ポート出力
- 特性データ例 -
- 光ファイバ伝送実験
- DWDM部品評価
- コヒーレント通信の局発光
- 光ファイバーアンプ評価
|
Parameter
|
Unit
|
Gridless tuning
|
||
|
Wavelength
|
C-band
|
L-band
|
||
|
Wavelength Range
|
nm
|
1527.60 to 1565.50
|
1568.77 to 1608.76
|
|
|
Frequency Range
|
THz
|
191.50 to 196.25
|
186.35 to 191.1
|
|
|
Channel Spacing
|
GHz
|
25 (Any frequency is available)
|
||
|
Frequency resolution
|
MHz
|
100 (0.8 pm at 1550 nm)
|
||
|
Frequency Accuracy to ITU grid
|
GHz
|
<± 2.5 / ± 1.0 (typ.)
|
||
|
pm
|
<± 20 / ±8 (typ.)
|
|||
|
Frequency Repeatability to ITU grid *1
|
GHz
|
± 0.25 (typ.)
|
||
|
pm
|
± 2 (typ.)
|
|||
|
Frequency Stability to ITU grid @1hour *1
|
GHz
|
± 0.25 (typ.)
|
||
|
pm
|
± 2 (typ.)
|
|||
|
Fine tune resolution
|
MHz
|
1 (typ.)
|
||
|
Fine tune range
|
GHz
|
± 6
|
||
|
Output power tuning range
|
dBm
|
9.5 to 15.5
|
8.5 to 14.5
|
|
|
Power Variation *2
|
dB
|
± 0.2 (typ.)
|
||
|
Power Stability @1hour *1, *2
|
dB
|
± 0.01 (typ.)
|
||
|
Spectrum linewidth
|
kHz
|
< 100
|
||
|
Side mode suppression ratio (SMSR)
|
dB
|
> 40 / 55 (typ.)
|
||
|
Relative intensity noise *3
|
dB/Hz
|
- 145 (typ.)
|
||
|
Polarization extinction ratio *4
|
dB
|
20 (typ.)
|
||
|
Optical output connector
|
–
|
FC/APC or SC/APC
|
||
|
Interface
|
–
|
GP-IB, USB
|
||
|
Operating
|
Temperature
|
℃
|
15 to 35
|
|
|
Humidity
|
%
|
< 80
|
||
|
Power supply
|
Voltage
|
V
|
AC 100 to 240 V(± 10 %)
|
|
|
Frequency
|
Hz
|
50 / 60
|
||
|
Dimensions (W x D x H)
|
mm
|
210 x 300 x 80
|
||
|
Weight
|
kg
|
3
|
||
*1: At constant temperature ± 0.5 K.
*2: Measured by fiber with angled polished connector.
*3: 10 MHz to 3 GHz
*4: SLOW axis, angle accuracy < 10 deg
