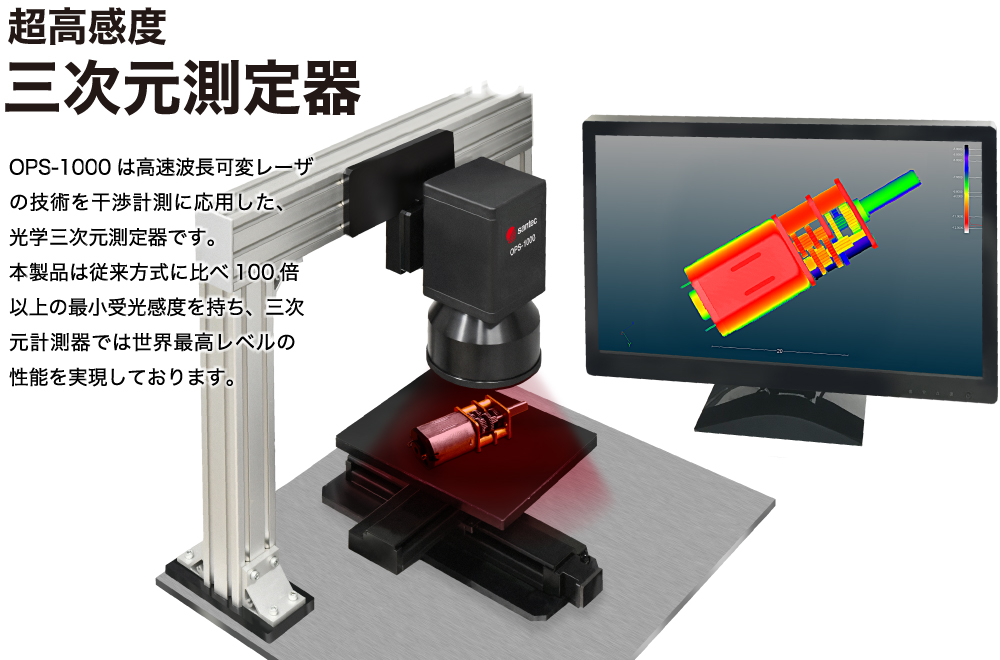

光学三次元測定器 (3D Optical Profiler)

OPS-1000Preliminary!

OPS-1000は世界最高感度(※)の光学三次元測定器(光学プロファイラー)です。 高感度測定により、形状、材料、色、表面状態を問わず、非接触・高速・高精度測定が可能です。
角度の付いた形状、黒い色、光を吸収する素材、ガラスや鏡面など、従来の光学式測定器では感度不足により測定出来ない場合は、是非お問い合わせ下さい。
スピード、測定距離などの特性はカスタマイズも可能です。※2021年9月当社調べ

カスタマイズ、価格お問い合わせはこちら

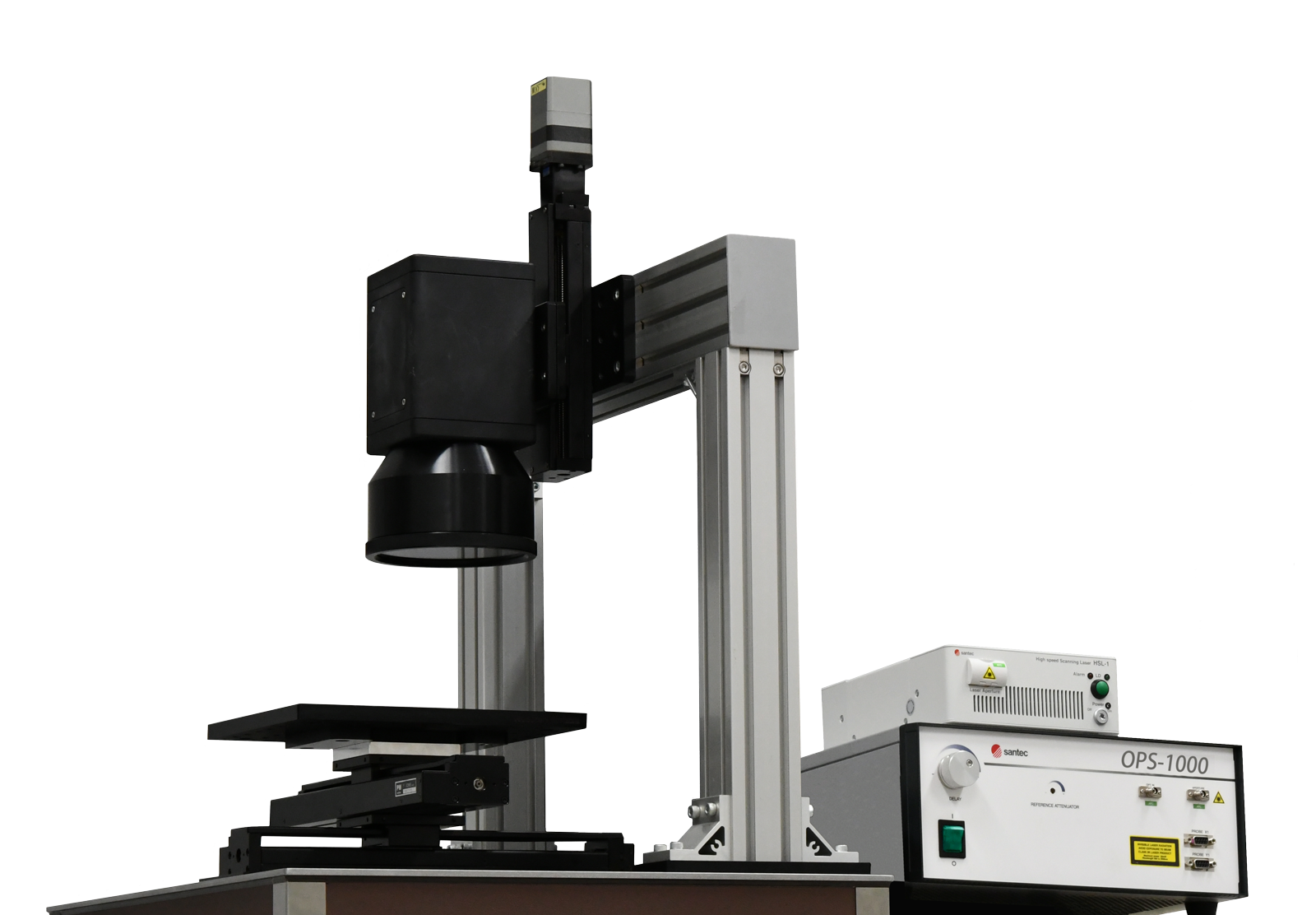

光学式三次元計測器_OPS-1000


【測定原理】

最先端の光干渉計測技術の1つであるSS-OCT(Swept-Source OCT)を応用し、独自開発の高速波長可変レーザを用いたヘテロダイン検波方式
により、約100dBという、三次元測定器では世界最高レベルの最小受光感度を実現しております。

OCTの原理についてはこちら

【OPS 製品ラインアップ】

Model No. Feature
OPS-1000-15 高分解能計測タイプ
OPS-1000-100 広範囲計測タイプ

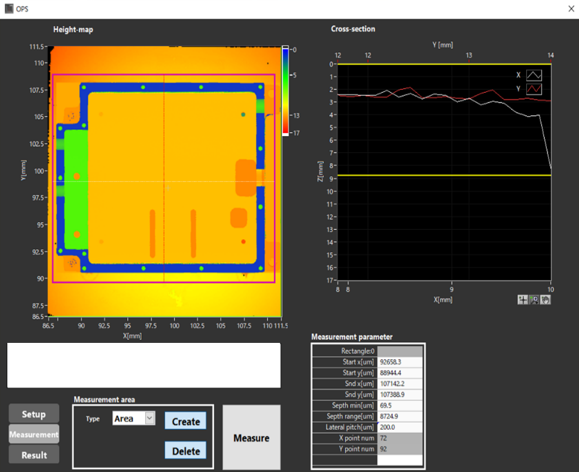

【OPS-1000 Software】

OPS-1000のシステムには、データ取得用の専用ソフトウェアが付属しています。
Windows®ベースで、部品の測定に使いやすいソフトウェアです。このソフトウェアでは、3D点群データ、3D光強度データを取得することができます。ファイル形式はPCD(Point Cloud Data) 形式です。



【特徴】

1. 超高感度

最小受光感度100 dB 、ダイナミックレンジ70 dB。



2. 高速測定

最大40万点/秒の高速測定により製造工程での全数自動検査を可能にします。



3. 同軸計測

同軸計測により複雑な形状でも容易に測定できます。

【アプリケーション例】

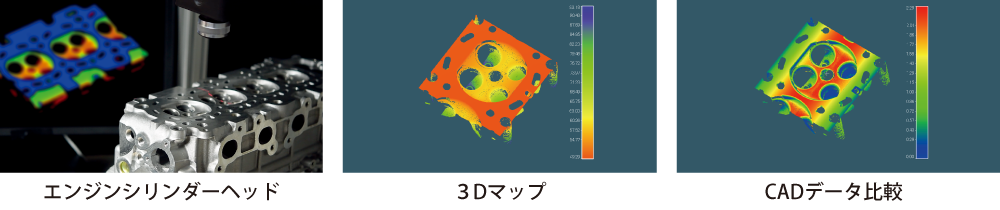

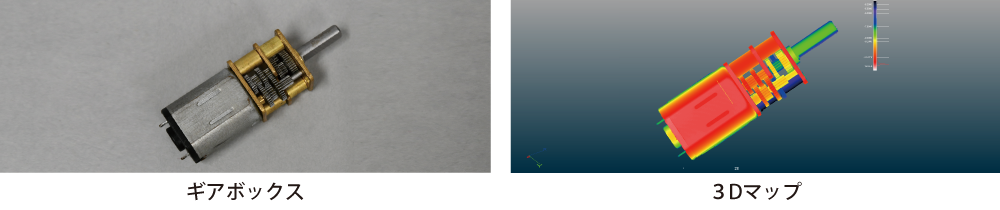

  • インライン形状計測
物体の材質や形状を問わず高速測定が可能なため製造工程におけるインライン検査にも応用。

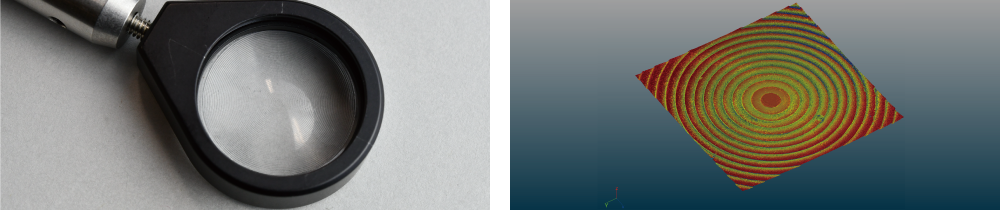

サンプル: フレネルレンズ

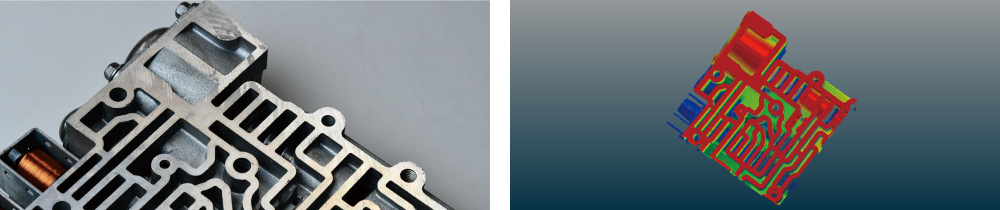

サンプル: バルブボディー

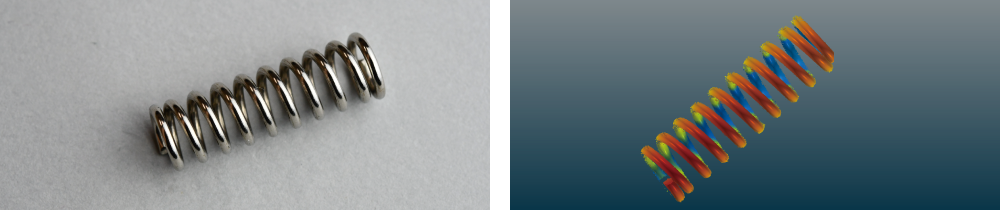

サンプル: スプリング



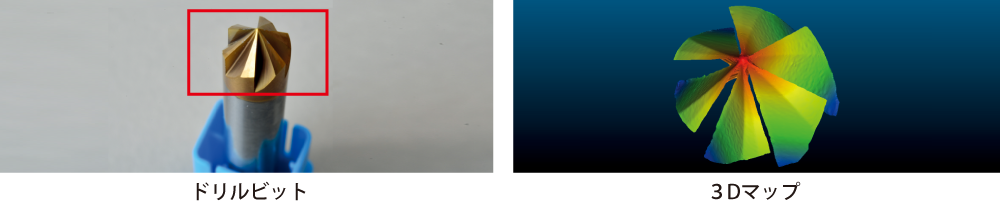

  • 摩耗検査
摩擦や摩耗といった表面に発生した現象を捉え分析に活用。

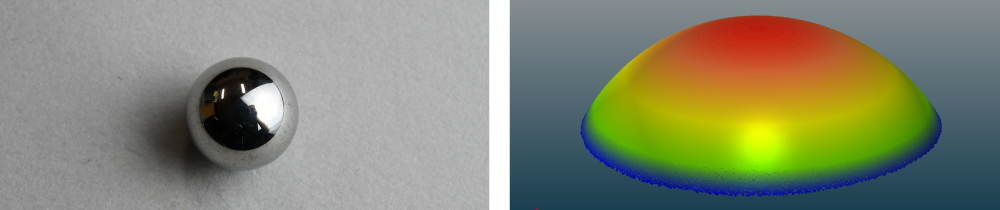

サンプル: メタルボール

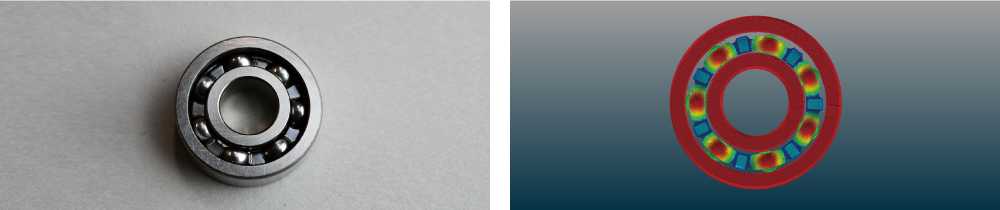

サンプル: メタルベアリング

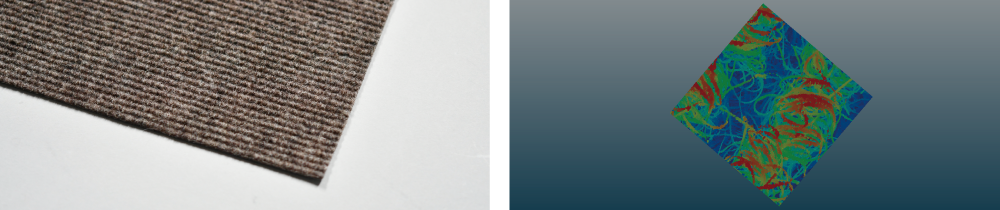

サンプル: カーペット



  • 複合材料の形状検査
様々な材料、表面形状、色を持つサンプルでもそれらに影響を受けず正確な形状を計測することが可能。

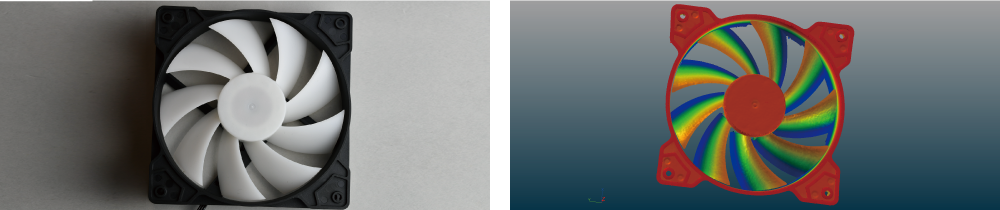

サンプル: ファン


  • 不具合原因解析
物体の波面を正確に計測することで不具合の状態や原因を調査する事にも活用。

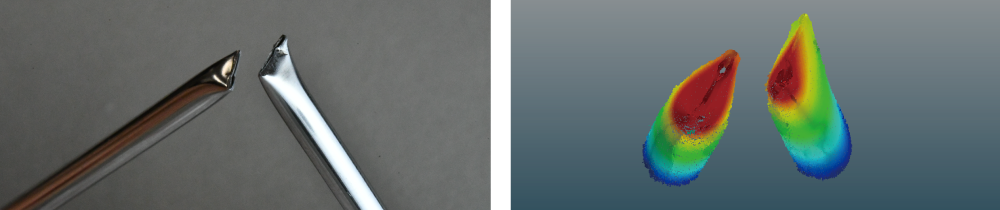

サンプル: 破断したメタルタイプ


  • インライン高さ計測
長い測定レンジと高い分解能を両立。正確な形状を計測することが可能。微小な高さの変位を異なる高さの面を基準として計測可能。

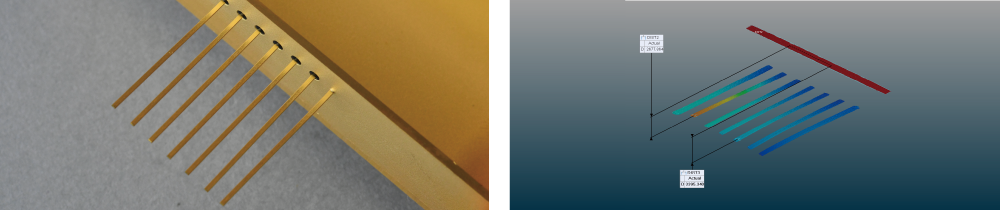

サンプル: バタフライパッケージ
